Редуктор ЦТНД-500 в Набережных Челнах

Распродано

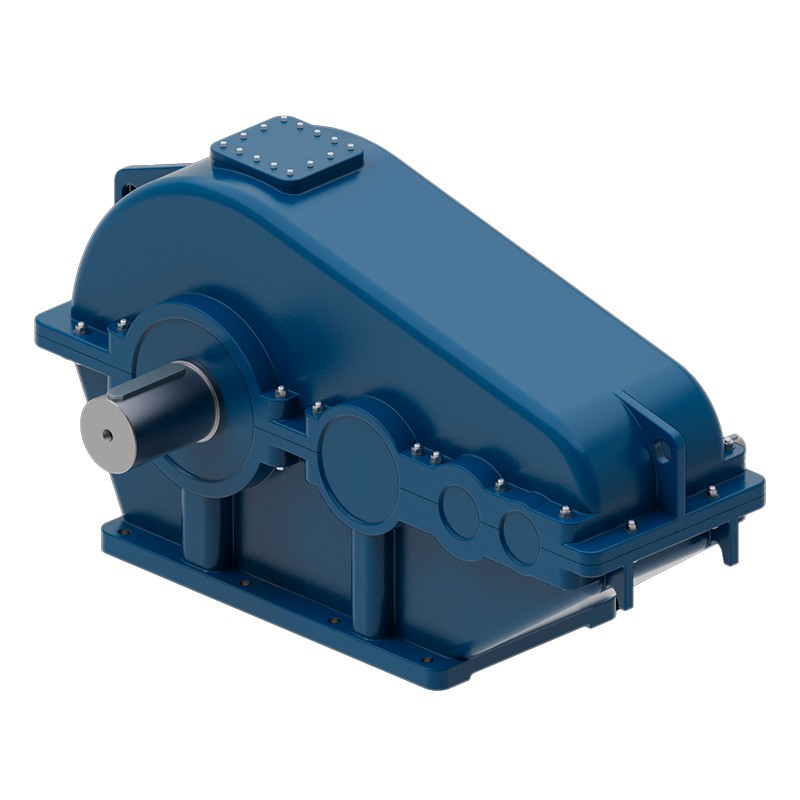

Редуктор ЦТНД-500
Увеличить

Наличие: Нет

Редуктор цилиндрический ЦТНД-500 — трёхступенчатый агрегат горизонтального типа. Конструктивная особенность редуктора заключается в применении зацепления Новикова в качестве альтернативного варианта эвольвенте.

Вес редуктора: 1448кг.

Механик

Оставить заявку

Передаточное отношение

63 80 100 125 160

Вариант сборки

Вариант сборки 11 11 Вариант сборки 12 12 Вариант сборки 21 21 Вариант сборки 22 22 Вариант сборки 31 31 Вариант сборки 32 32








    • Описание
    • Гарантия
    • Размеры
    • Условное обозначение
    Описание

    Благодаря такому конструктивному решению изделия выдерживают повышенные нагрузки в части напряжения изгиба и контактным напряжением, а значение передаточного числа редуктора возрастает до 160. Ещё одно преимущество — пониженный уровень шума во время работы. Число оборотов ведущего вала в минуту составляет от 750 (минимум). Оптимальное рабочее значение — 1500 об/мин.

    Область применения редукторов ЦТНД-500

    Редукторы ЦТНД-500 служат для применения в условиях неагрессивной рабочей среды с уровнем запылённости воздуха не более 10 мг/м3. Обширное применение агрегаты такого типа нашли в угольной и горнодобывающей отраслях промышленности. Примеры практического использования — приводные конструкции конвейеров, элеваторов и прочих аналогичных установок.

    Условия применения редукторов ЦТНД-500

    • Переменный уровень нагрузки;
    • Способность валов вращаться в разном направлении;
    • Максимальная частота вращения входного вала — до 1500 оборотов в минуту;
    • Районы с умеренным климатом и макроклиматические.

    Технические характеристики редуктора ЦТНД-500

    Передаточные числа63, 80, 100, 125, 160
    Допускаемая радиальная консольная нагрузка на тихоходном валу, Н42200
    Номинальный крутящий момент на тихоходном валу, Н.м28500
    КПД0,96
    Гарантия

    Завод «Механик» предоставляет гарантию на свою продукцию сроком на 18 месяцев.

    Бесплатный ремонт или безвозмездную замену редуктора производитель обязан осуществлять в случае, когда покупатель соблюдает условия эксплуатации, хранения, транспортирования и монтажа оборудования.

    Гарантийные обязательства на редуктор не распространяются в случаях:

    • отсутствуют сопроводительные или эксплуатационные документы, бирка, пломба;
    • выбор редуктора покупателем произведен не правильно (требуется более мощный привод и т. д.);
    • редуктор поврежден (трещины на корпусе и т. д.);
    • привнесены изменения в конструкцию изделия, не комплектность;
    • нарушены требования монтажа оборудования (использовался не в заказанном монтажном исполнении и т. д.);
    • масло, заливаемое в редуктор, не соответствует рекомендованному производителем в заданных условиях эксплуатации;
    • не производилась обкатка редуктора, первичная замена масла;
    • техническое обслуживание производилось с нарушениями и/или нет соответствующих записей в паспорте (журнал учета ТО);
    • редуктор подвергался вскрытию без согласования с производителем.

    В случае выявления неисправности товара в течение гарантийного срока Вам необходимо составить рекламационный акт и направить его в наш адрес. На этом основании копания «Механик» примет решение о возврате, обмене, или ремонте неисправного оборудования.

    Размеры

    Габаритные и присоединительные размеры редуктора ЦТНД-500

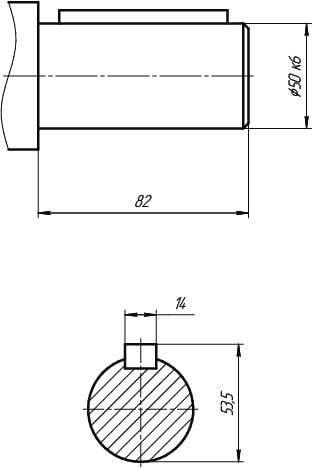

    Входной цилиндрический вал редуктора ЦТНД-500

    Выходной цилиндрический вал редуктора ЦТНД-500

    Условное обозначение

    Условное обозначение редуктора ЦТНД-500

    обозначение редуктора ЦТНД-500 1. Модель редуктора, число ступеней-3. 2. Габарит редуктора. (Н- передача Новикова). 3. Передаточное число. 4. Вариант сборки.
